中央集成系統（IBMS）
設計依據和標準
智能建筑集成管理系統設計依據和標準包括：
l 智能建筑設計標準（GB/T50314-2000）甲級標準
l 《分散型控制系統工程設計規定》（HG/T20573-1995）
l 《DDE應用開發規范》
l 《IEC606870-5-103規約》
l JBJ/T16-92《民用建筑電氣設計規范》
l GBJ16-87《建筑設計防火規范》
l GBJ/232-90、92《電氣裝置安裝工程施工機驗收規范》；
l GBJ19-87《中國采暖、通風與空氣調節設計規范》
l GBJ15-74《中國室內給水排水熱水供應設計規范》
l DB32/181-1998《江蘇省建筑智能化系統工程設計標準》
l DB32/365-1999《江蘇省建筑智能化系統工程檢測規程》
l DB32/366-1999《江蘇省建筑智能化系統工程實施及驗收規范》
l DB32/T367-1999《江蘇省建筑智能化系統工程評估標準》
l 其它建設部和江蘇省有關規定和規范
需求分析
大樓內具有大量的智能化設備和系統，IBMS2003是目前業界產品化最為完善、對用戶需求體現最為細膩的智能建筑一體化集成管理系統，該系統可以將該綜合樓內相關弱電子系統集成起來，構成一個相互關聯、統一協調的集成管理系統。該系統以先進、成熟的信息技術、控制技術和管理模式與決策手段為依托，為整個智能化系統構造一個統一的信息、管理和監控集成平臺，實現各個應用子系統的統一監控和管理?；诔墒?、先進、實用的原則以及大樓的性質、用途，設計此IBMS系統集成方案。
大樓弱電智能化系統集成項目需集成如下子系統：
l ?樓宇設備自控系統(BAS)
l ?綜合保安管理系統(SAS)
l ?火災報警系統（FAS）
l ?廣播系統（PAS）
l ?停車場管理系統（CPS）【屬于物業管理系統】
l ?供配電系統【屬于BAS】
l ?電梯系統【屬于BAS】
l ?物業管理系統
系統概述
隨著信息網絡技術和智能建筑的發展，行業對智能建筑的管理和信息化要求也越來越高，原來的對大廈內各子系統的分散管理或者只將部分子系統進行簡單的集中監控已不能滿足現代智能建筑的管理需要，對日益龐多和復雜的弱電子系統以及業務信息系統建立統一的集成管理平臺正在成為建筑智能化管理的迫切需求。智能建筑系統集成要突出對各個子系統進行統一的監視、控制和集中管理，將大樓內與管理有關的、來自不同子系統的信息進行有機整合，實現信息、資源的共享，以滿足綜合管理、高效管理的需要。
智能建筑指利用系統集成方法，將計算機技術、通信技術、信息技術與建筑藝術有機結合，通過對信息的自動監控對信息資源的高級管理和對使用者的信息服務及其與建筑的優化組合所獲得的投資合理，適應信息社會需要而且具有安全、高效、舒適、便利和靈活特點的建筑物。智能建筑配置的弱電系統一般包括：
l ?建筑設備自動化系統（BAS）
?建筑自動化系統（BA）
帶格式的:項目符號和編號
?空調系統
?給排水系統
?通風系統
?變配電系統
?照明系統
?電梯系統
l ?安防自動化系統（SA）
?閉路電視監控系統
?安保防盜報警系統
?巡更系統
?門禁系統
?車庫管理系統
?緊急求助系統
?可視對講系統
l ?消防自動化系統
?消防報警系統
?消防滅火和噴淋系統
?消防設備聯動系統
?緊急廣播系統
?緊急照明系統
l ?信息通信自動化系統（CAS）
?程控交換機系統
?衛星及有線電視通信系統
?綜合業務數據系統
l ?辦公自動化系統（OAS）
?遠程會議電視系統
?數據信息處理系統
l ?綜合布線系統（SCS）
IBMS2003系統作為“有機”集成上述各子系統的一體化集成管理系統，它集集
成（Integration）、智能(Intelligence)和Information于一體，是以系統一體化、功能一體化、網絡一體化和軟件界面一體化等多種集成技術為基礎，運用標準化、模塊化以及系列化的開放性設計，是以中央監控管理級、部門（子系統）監控（分層）管理級和現場信息采集與控制級的三層組成結構，通過分布式通訊網絡，將整個大廈內的所有子系統的信息資源匯集到一個統一的集成平臺上，在同一個界面環境下，實現對分散在大樓（區域）內所有子系統及其可控設備的集中監視、控制和管理，通過對各個子系統資源收集、分析、傳遞、和處理，實現對整個大廈進行最優化的控制和決策，達到高效、經濟、節能、協調運行狀態，并最終與建筑藝術相結合，創造一個舒適、高效、安全的工作環境。
智能建筑集成管理系統
IBMS系統就是將眾多復雜的弱電子系統和業務信息系統集成于一個計算機網絡系統中，建立統一的管理平臺，解決智能建筑內不同復雜弱電子系統之間的異構集成問題，以實現整個智能建筑信息資源的合理共享與分配，提高智能建筑管理者的工作效率和管理的人性化，降低設備運行及維護的費用，提高建筑使用的舒適度。借助智能決策分析系統，實現大廈內弱電系統之間的有機融合，跨子系統的設備聯動控制；實現大廈管理和業務應用的高效率、人性化、統一化、規范化和自動化。
現代的智能化建筑提倡“以人為本”：管理的人性化和使用居住的舒適宜人。IBMS系統在設計的初期應充分考慮這一特點。IBMS系統處于基礎設備控制層和信息管理層之間，是溝通管理控制系統與信息管理系統的橋梁。建筑物機電設備運行信息的交匯與處理中心，IBMS系統對匯集的各類信息進行分析、歸類、處理和判斷，采用最優化的控制手段，對各類設備進行分布式監控和管理，使各子系統和設備始終處于有條不紊、協調一致的高效、被控狀態下運行，提供跨系統的智能策略應用開發平臺，為智能建筑提供安全保證和舒適宜人的生活與工作環境，最大限度地節省能耗和日常運行維護管理費用。
IBMS系統
BMS與IBMS
BMS建筑物管理系統
BMS（BuildingManagementSystem）建筑物管理系統是對建筑內的各種弱電子系統設備的集中監控和管理，主要包括暖通空調、給排水、供配電、照明、電梯、停車、消防、安保監控、智能卡等系統，可提供一些有限的跨子系統的觸發聯動控制功能，這種聯動是基于設備層的觸發聯動。這種集成是一種面向建筑物設備層面的管理，也被稱作是BAS或其擴展。
IBMS智能建筑集成管理系統
IBMS（IntelligentBuildingManagementSystem）智能建筑集成管理系統是在BMS的基礎上，面向應用層、物業管理部門和決策層，加強智能聯動策略、人性化應用，增加OA和物業管理系統模塊，或者預置接口，以實現對信息采集、處理和綜合智能應用的業務層面的信息集成管理。這些集成要求系統解決多種通信和控制協議之間的互聯性和互操作性問題，并盡可能解決用戶的二次開發問題。同時IBMS具有開放性和廣泛接入性的特點，滿足用戶隨時的各種方式的擴展需求。鑒于IBMS對于物業管理和決策部門的重要性，該系統需要多種關鍵技術的應用來解決目前BMS系統的穩定性、安全性、長延遲、低效率等系列問題。相比于BMS系統，IBMS系統支持實現如下功能：信息、資源更大范圍和根深層次的共享；基于應用層和業務層面管理控制，而不僅是設備層面；便于統一管理、維護，降低運營成本；提供良好的工作環境，提高管理效率；便于全局的協調管理，提高對于突發事件的響應能力，或者預置策略，減少突發事件的損失等。
總的來說，BMS軟件與IBMS的主要區別是：前者主要是基于設備層觸發的監控和在有限的子系統和機電設備間聯動，升級擴容性和基于管理應用的能力較差；后者可實現前者的所有功能，同時在一些關鍵技術和經驗積累方面實現了突破，在業務層和人性化應用的管理方面實現質的飛躍，從本質上解決智能建筑“重建不重管”的問題。也即：
l ?前者面向監控，后者面向管理
l ?前者面向設備集成，后者面向信息集成
l ?前者是局限的功能實現，后者是廣泛的應用開發平臺
系統結構
IBMS2003系統采用數據庫應用開發中典型的Client／Middle／Server三層架構模式，客戶端支持最流行的瀏覽器模式，中間件采用最先進的支持跨平臺的Corba技術，后臺數據庫服務端采用大型數據庫SQLServer，用戶在統一友好的人性化界面上通過一些簡單的操作即可完成對各種設備子系統的監控和管理。
系統功能
IBMS2003系統的主要功能是在同一管理層面實現對龐多復雜的弱電子系統的運行狀態進行監控、設備信息的采集，處理系統內各種報警事件，解決各子系統之間的異構互連問題，實現跨系統的聯動控制；并通過智能策略管理，對建筑設備的能源進行控制，實現智能建筑管理和業務應用的高效率、人性化、統一化、規范化和自動化。
智能化管理
系統可根據預先定義的規則,對系統信息進行加工、分析，并基于歷史數據對一些時間的運行趨勢進行分析和預測，對設備進行主動維護，對可能出現故障的設備進行預報警，提出預測和建議；設備自動XXXX則在滿足用戶使用要求的前提下，按照一定的規則進行設置，讓設備在一定的優化策略下運行，以達到綜合節能、提高辦事效率，使樓宇的管理工作更自動化、合理化和科學化。
基于Internet的管理
IBMS2003系統除了支持傳統的GUI擁護顯示界面外，還支持基于Internet的WEB技術，管理者可以瀏覽器方式在Internet/Intranet環境中瀏覽IBMS系統所集成的信息。這樣，遠程用戶可以撥號方式通過Internet來對大樓內的各個子系統進行遠程監視、控制和管理，實現與大樓內的GUI界面相同的管理功能。可方便地實現對一個大樓的樓群或小區進行綜合集成管理。
全局化的事件管理
通過全面的系統設計，對各集成子系統進行綜合考慮和優化設計，突出對跨子系統的全局化時間的管理，提高系統管理性能和對全局時間的處理能力，充分實現信息資源的共享。
IBMS系統通過各子系統的一體化集中處理，可以有效地對大廈內的各類時間進行全局管理，將大廈內的空間、能源、物流環境通過信息流與人聯系起來，實現一體化服務，提高系統管理的效率。全面利用大廈內各子系統運行的實時和歷史信息數據，并對其進行綜合分析和處理，在信息優化的基礎上，方便大廈的決策部門進行合理的組織，并進行協同、指揮，使決策方案和措施付諸實施。
分布智能，分散控制
IBMS2003系統在設計的初期就充分考慮到優秀的分布式智能的概念，即：在通過IBMS中央系統集中管理的同時，被集成的各智能子系統保持相對獨立性，以分離故障、分散風險、便于管理，以最大限度地保證整個智能建筑各系統獨立運行的穩定性。
跨系統聯動提供廣泛的策略應用開發平臺
IBMS2003系統實現了智能建筑內各子系統之間的互操作、快速響應與聯動控制。利用系統聯動可以動態地表示由樓宇內某些重大時間觸發的樓宇設備間的跨子系統的協調和合作處理行為。通過聯動設置，可使系統在某些突發事件發生時自動、快捷、準確地完成一系列相關事件的處理，這樣即節省了人力，也提高了樓宇對突發時間進行快速響應的能力，使樓宇管理人員迅速做出決策，以減少某些事故帶來的危害和損失。系統的聯動響應和控制為智能建筑的管理者針對不同的也不需求提供了一個廣泛的策略應用開發平臺。

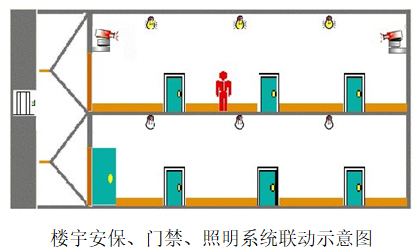

說明：當發生非法闖入時，門禁系統記錄非法闖入信息，通過跨系統聯動設置，打開相應的照明系統設備和安保系統設備，使非法闖入者無處容身。
即時報警通報

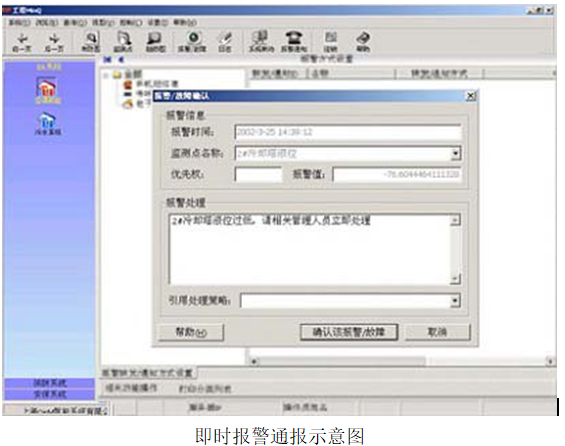

系統中的各種報警是最重要的事件，必須快速、顯式地將報警信息通知管理人員、IBMS系統中的報警偵聽服務會及時捕捉并主動地將報警信息及時發送到用戶界面。報警信號包括反映報警重要程度的報警級別、報警發生子系統、報警的具體位置等等，根據報警級別決定報警信息的顯示顏色和順序，不同的報警可設置不同的聲音、提示語和不同的顏色及閃爍快慢來通知管理者。
系統中的報警還可隨時打印出硬拷貝以供查詢，重要的報警還可以通過發送Email發送給相應管理人員；如果用戶環境中有CallCenter等設施，這些報警信息也可傳真至某一指定的傳真機，撥打某一電話或者手機，還可發往呼機或發手機短信息等多種方式通知相關人員。
功能強大的組態工具

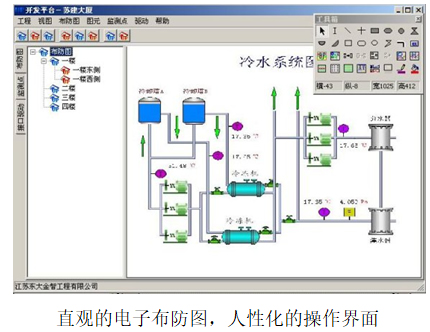

IBMS軟件具有功能強大的組態工具，可方便、快捷地按照用戶的應用環境形成用戶應用的組態畫面，提供直觀的電子布防圖和人性化的操作界面，使用戶操作管理界面生動、形象、逼真。組態工具十分豐富，不僅提供了最基本的組態元素，以方便地對數字量和模擬量進行相關屬性的配置，同時還可支持目前流行的多種文本、圖形、視頻、聲音等多媒體數據信息，為用戶提供多種多樣的組態方式，形成接近用戶實際應用環境的人機界面，使大樓的管理更加人性化。
多用戶操作管理界面
隨著用戶對智能大樓管理水平的提高，對大樓的集成管理已不只限于在中控室或中心機房進行，已出現大樓內不同的管理者要求對不同的子系統或設備運行信息進行管理的需求。IBMS2003系統可很好的支持多用戶操作管理界面，允許大樓內存在多個用戶操作同一管理界面，或者是不同的用戶根據管理需要制作不同的管理界面，這些不同的用戶可以具有不同的管理權限和管理范圍。這樣，只要是大樓局域網環境下的授權用戶就可操作相應的管理對象。這一特點突破了傳統的大樓集成管理系統只限于在中控室或中央機房進行管理的缺陷，極大地方便了多用戶管理的應用環境。
分級用戶權限管理
IBMS系統擁有兩種操作界面用戶，GUI用戶和基于Web的Internet用戶都支持多用戶，因而操作的安全性十分重要。IBMS對系統操作員分級管理，通過對不同用戶授予不同的操作權限，使他們對系統中不同的子系統/設備、不同地區的設備以及系統中的不同功能模塊具有不同的操作（監視、控制、管理）權限。用戶在登陸系統時就根據其權限定制其操作的特定界面，以保證系統操作的安全。
強大的數據庫管理功能
IBMS系統有一個功能強大的數據庫系統，將所有現場設備在運行過程中所采集的信息進行分類分析、處理，并按規則進行記錄，創建相應的數據庫，實現對數據庫的管理；數據庫管理系統根據系統所記錄的現場設備的有關信息，設備運行狀態、運行數據、故障報警、聯動相應等程序執行過程以及系統日志信息等等，完成對信息的綜合處理，提供方便的檢索和分析功能。管理者可按條件對各個子系統中的設備在某個時間段內運行的歷史記錄進行查詢和統計；系統將生成相應的數據報表，打印輸出。
系統運行日志管理
系統數據庫將記錄各子系統在運行過程中所產生的各類報警、聯動事件，管理員在管理過程中所作的系統的寫操作信息，以及系統運行過程中產生的警告、錯誤等系統信息，管理人員可方便地對統運行過程中所產生的事件和數據進行查詢。根據系統日志，管理者可方便地查詢系統運行過程中的重大管理事件記錄詳細信息，便于系統維護；同時，對所有設備的控制操作都完全記錄，可為日后查詢某些重大事件的處理提供依據。
設備維護管理
智能建筑內的各種機電設備在計算機的統一管理下始終處于最佳運行狀態，及時報告設備的故障情況并進行處理；按照設備的運行狀況打印維護、保養報告，避免超前或延誤維護，相應延長設備使用壽命；也等于節省了資金。根據事先輸入的設備基本信息，進行設備檢修預警提示以延長設備使用壽命，節省開支。

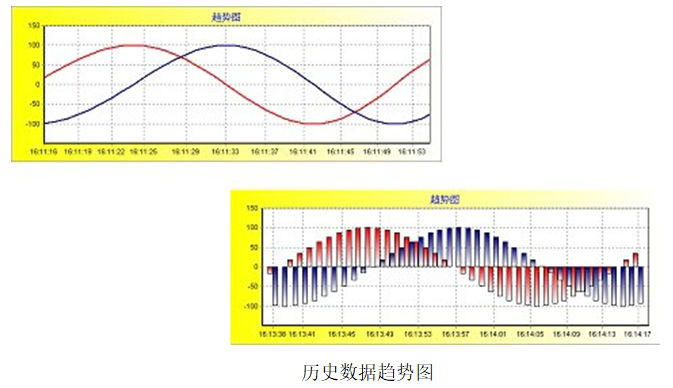

繪制設備運行的實時趨勢圖或歷史趨勢圖，使用戶以圖形曲線方式顯示的給定設備的模擬量變化情況，例如溫度、流量、氣壓或者能源消耗量等。趨勢圖分兩種：
l 實時曲線圖：它動態地反映設備當前的運行狀態和趨勢，它持續地刷新，讓管理員及時了解設備運行的變化情況；
l 歷史曲線圖：根據設備運行的歷史數據繪制歷史趨勢圖，它可用來協助管理員對系統作決策、調整、制訂監控、維護計劃，采取預防措施等。
系統的高穩定性和可操作性

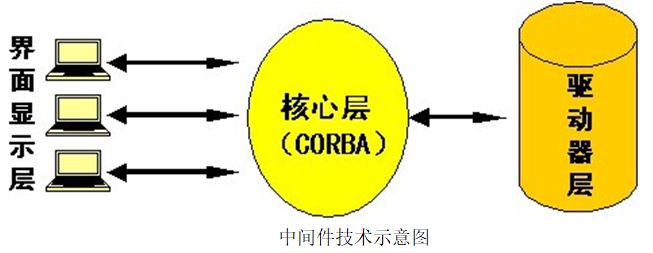

IBMS系統采用三層軟件體系結構，分別稱之為驅動器層、核心層和界面顯示層，它們通過CORBA接口來完成相互之間的通信聯接。
核心層是整個系統的核心，負責完成對所有子系統數據的邏輯分析和處理,整套系統采用廣為流行的WIN2000環境。由于WIN2000是大家十分熟悉和喜歡的操作界面，方便管理者的操作。
開放性系統集成
IBMS是基于稱為軟件總線的CORBA技術的軟件系統，只要將不同的應用封裝成CORBA對象即可實現與其他對象之間的通信，實現信息資源共享。同時，由于IBMS采用三層結構和模塊設計，使得該系統是一個開放性的集成管理系統，具有良好的可擴展性。對于用戶大樓內任何子系統，只要用戶或設備廠商提供其產品的通信接口，我們就可方便地將其集成到IBMS系統中，同時，還可方便實現與用戶其它應用系統如OAS等實現集成，進行信息共享。
靈活的集成模式
IBMS是采用模塊化設計與實現，系統支持可選配置，根據不同用戶的實際情況和資金情況進行配置與組合，形成具有不同子系統模塊、不同功能模塊和不同規模的管理系統。管理者可靈活、方便對系統進行配置。經授權并通過認證的系統管理員，可以對現有系統配置進行更改、通過拖放技術對設備進行增加、刪除和修改操作?？筛鶕?jù)設計對設備進行功能和性能參數的快速配置。授權用戶可根據管理的需要定義子系統或設備之間的聯動功能；對設備進行的新配置是“即插即用”。
通用協議轉換

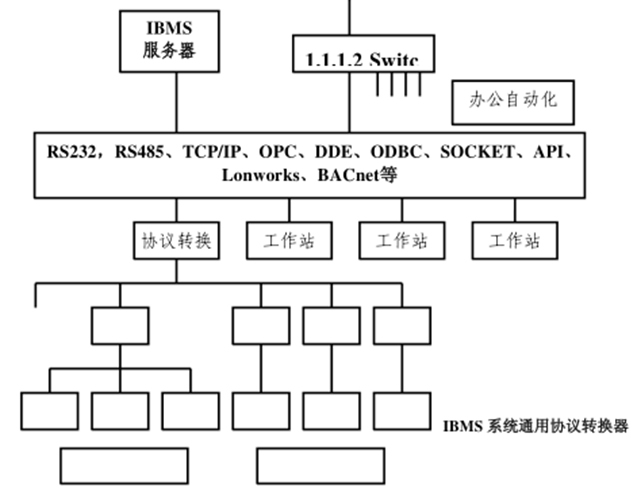

IBMS系統采用創新的通用協議轉換技術解決了困擾絕大部分系統集成軟件的難題。該系統支持多種通信接口和協議，集成了RS232，RS422，RS485串口協議、TCP/IP網絡協議；OPC、DDE、ODBC、SOCKET、API等多種通信協議和通信方式，BACnet、LONWorks等控制協議，這些已覆蓋了目前市場上諸多廠家產品的通信及協議接口，而且已完成了與業界眾多知名廠家的產品的集成連接測試。IBMS系統在研發和實施過程中提取這些通信協議的通用部分，在集成新的系統設備的時候，只要針對其通信協議和數據格式進行簡單編程和設置，從而大大減少了接口二次開發的工作量，提高了系統的穩定性和可靠性，使得IBMS系統的產品化更為完善，系統的總體成本進一步降低。
大樓IBMS系統集成解決方案
系統設計目標
大樓弱電智能化集成管理系統的總體設計目標是：以計算機網絡為基礎，以軟件工程為核心，通過信息交換、共享和集中，將各個具有完整功能的獨立分系統組合成一個有機的整體，實現系統維護和管理的自動化、聯動協調運行能力、詳細的管理功能以及策略應用開發平臺，徹底實現功能集成、網絡集成、軟件界面集成以及信息一體化集成。系統集成的實施效果是，確保大樓內所有設備處于高效、節能、最佳運行狀態，提供一個安全、舒適、快捷的工作環境。具體可分解為如下子目標：
l ?集中管理
IBMS系統可對各子系統進行集中統一式監視和管理，將各集成子系統的信息統一存儲、顯示和管理在同一平臺上，并為其他信息系統提供數據訪問接口。重點是要準確、全面地反映各子系統運行狀態。并能提供建筑物關鍵場所的各子系統綜合運行報告。
l ?分布智能，分散控制
各子系統進行分散式控制保持各子系統的相對獨立性，以分離故障、分散風險、便于管理。
l ?標準化
系統設計及其實施嚴格按照國家建設部和地方的有關標準進行，所選用的系統，設備，產品和軟件符合工業標準和主流模式，同時針對中國本土需求的特殊性支持多種通信協議，以在不增加額外成本的情況下靈活集成諸家廠商設備和系統。
l ?系統聯動
以各集成子系統的狀態參數為基礎，實現各子系統之間的相關策略聯動，實現
IBMS作為智能策略應用開發的強大平臺，從而更進一步實現智能建筑的人性化管
理、舒適、節能、安全和便利的目標。
l ?優化運行
在各集成子系統的良好運行基礎之上，提供設備節能控制、各種應用策略設定等功能。
l ?前瞻性
充分考慮到智能建筑技術、電子信息技術及軟件技術的快速發展，系統設計在技術上采用國際通用的CMM模型規范研發流程，保證軟件的整體質量，同時在一些成熟的關鍵技術領先國內乃至世界的先進水平，并代表業界的發展方向。
l ?系統開放性和接口通用性
系統采用開放式的模塊化架構，具有很好的可擴充性和保護已有投資的升級性。采用不增加額外成本的情況下可無縫集成諸家廠商設備和系統的接口技術。
l ?安全性和可靠性
安全和可靠是對智能建筑的基本要求，是IBMS系統工程設計所追求的主要目標之一。采用業界領先的分布智能技術，保證智能建筑在應急狀態下的正常運行。
l ?管理人性化
從需求分析到程序的界面設計，實現專業的技術性管理向人性化管理轉變。人性化還應充分體現在智能建筑使用的高效、舒適、便利和安全等方面。
l ?優化性能價格比
盡管上述目標的實現已經盡可能地降低了系統的實施和維護等成本，增強了系統的運行性能、穩定性和安全性，但本次系統設計仍須根據項目的實際需求降低成本，追求性能價格比的最優化。
系統組成

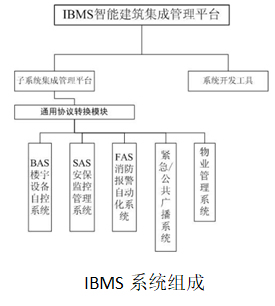

大樓IBMS集成管理系統組成如下圖所示：
系統結構

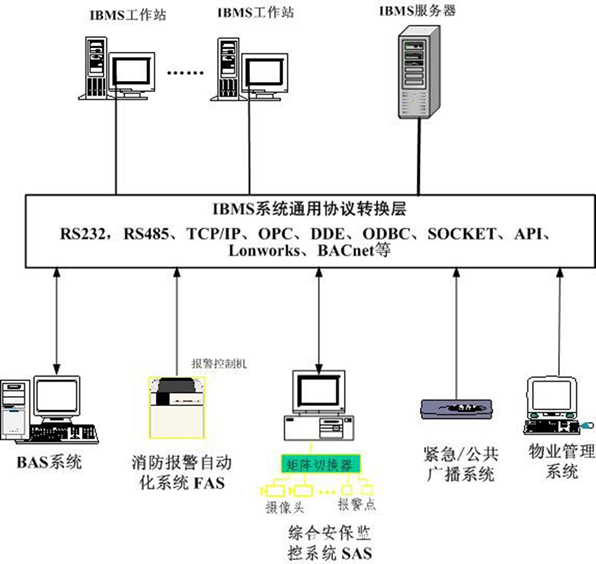

大樓IBMS集成管理系統結構如下圖所示：
IBMS系統結構
IBMS系統對BAS的集成管理
子系統/設備名稱
IBMS2003系統實現的主要功能
變配電系統
監測變配電系統中高低壓斷路器的開關狀態及故障報警。
采集高/低壓進線開關柜的進線電流、電壓、功率因數、頻率，并顯示。
監測電網運行狀態及過限報警。
電量參數的記錄、統計、制表，查詢變配電設備的異常和故障履歷。
對各單位實體用電量的監測和計量
給排水系統
對大樓內的生活水池、水箱、水泵等設備進行實時監測和控制，包括水泵運行狀態、故障狀態、啟?？刂啤?span>
生活水箱的高、低水位監測。
生活水池的高、低水位監測。
潛水泵運行狀態、故障狀態、監測和啟?？刂?。
地下水池水位低至極限、屋頂水箱水位過高溢出時發出報警信號。
監測蒸氣凝結水溫度、監測水箱水位、控制凝水泵的啟停、超高水位報警。
電梯監控系統
監測電梯的啟停、運行狀態、故障報警；
查詢電梯的歷史運行狀態數據。
空調冷熱原監控系統
對制冷機或熱交換器運行的狀態進行監控，并對運行臺數進行控制；按系統負荷要求，自動增減機組及其組合，使之處于經濟運行的狀態；
根據測量到的分/集水器之間的壓差，進行系統壓差旁通調節；
根據冷卻水溫控制冷卻水塔風機啟/停及運行臺數。
空調新風調節處理系統
對新風機組的監測和控制
——監測新風機組送風溫度；
——系統依據設定值與送風溫度的偏差調節電動調節水閥開度；
——系統監測過濾器壓差；堵塞報警；通知清洗或更換；
——新風機組運行狀態、故障狀態監控及分時間段控制啟停
——新風口采用開關風閥，與風機連鎖；停風機后關閉風閥。
對變風量空調機組的監測和控制
——監測空調機組送/回風溫度；
——依據送/回風溫度值調節電動調節水閥開度；
——系統監測過濾器壓差；堵塞報警；通知清洗或更換；
——空調處理機運行狀態、故障狀態監控及分時間段控制啟停。
——調節風門執行口；根據饋值，調節新風、回風比。
對風機盤管按時間段分路控制電源的通斷。
空氣調節處理系統
風機啟?？刂?span>/狀態反饋
冷熱水二通閥控制/狀態反饋
送/回風溫度監視
室內溫度/濕度檢測(重點房間)
過渡網阻塞報警
過載報警
手/自動狀態
加濕控制
風門調節
風機轉速調節
室內CO2濃度監測
防凍開關
送排風系統
監測送風機、排風機、風量控制器、汽水熱交換機等設備的啟停情況、手/自動狀態、故障報警；
采集各監測點的溫度、濕度、壓力等數據及指標超限報警；
對地下室送排風機的監測和控制
——系統根據排定的工作及節假日時間等策略設置啟停送/排風機；
——系統根據測定的空氣質量啟停送/排風機；
——系統監測風機的運行狀態、故障報警。
燈光、照明監控系統
針對大樓各館特殊的業務應用要求，設置相應的智能照明應用和協調策略：
——室外照明控制：對室外道路照明及其它燈光按時間、亮度、節假日分類分
項控制，噴泉開關及效果控制；
——泛光照明按平時、節假日等幾種方式考慮。
污水處理系統
監測污水泵的運行狀態
根據污水水位，自動啟動/停止污水泵的運行
可設定水泵的啟動/停止時間
污水泵運行故障報警
污水水位報警
對水泵的運行時間進行統計
智能聯動
IBMS系統提供聯動策略設置平臺，使BAS系統在實現內部各子系統可靠聯動的同時，實現與綜合安保、消防、公共廣播、物業管理等相關系統的可靠聯動。
IBMS系統對SAS的集成管理
子系統/設備名稱
IBMS2003系統實現的主要功能
防盜報警系統
使用者身份和權限識別。
實時收集設備運行情況和狀態信息。
授權的用戶可提取各種運行狀態數據，在工作站的安保布防圖上進行圖文顯示。
檢測到異常時，調出報警位置布防圖，并以聲音、顏色、閃爍等方式進行報警，同時提示相應的處理方法。
設備處于報警狀態時，彈出相應的布防圖。
實現與CCTV、BAS、公共廣播等系統的可靠聯動。
CCTV電視監控系統
使用者身份和權限識別。
顯示攝像機和報警器的布防圖，監測和圖示其運行狀態。
控制攝像機的云臺、鏡頭、光圈、矩陣等。
傳輸和顯示攝像畫面。
實現與防盜報警、BAS、公共廣播、巡更等子系統的可靠聯動。
門禁系統
使用者身份和權限識別。
收集設備的狀態信息。
授權用戶可提取運行狀態數據，在布防圖上進行圖文顯示。
檢測到異常時調出報警位置布防圖，以聲音、顏色、閃爍等進行報警，并提示相應的處理方法。
觀察每個門的位置和開/關狀態、門的進/出情況報告、門開啟狀態超時及故障報警。檢測到非法闖入時進行報警，并彈出相應的布防圖。
關鍵部位的門禁使用智慧卡及密碼盤雙重保險，并采用特殊的電磁鎖。若采用威逼密碼開鎖，啟動威逼報警并觸發相應聯動。
實現BAS、CCTV、防盜報警、公共廣播、巡更等子系統的可靠聯動。
巡更系統
顯示各個巡更路線的圖示。
監測巡更點狀態及巡更員的位置。
啟動/關閉巡更系統時間表。
管理巡更點區間時限表。
巡更員在某一區間少于/超過要求的最短/最長時間時報警，并檢測每個巡更點上操作者的身份。
實現與BAS、CCTV、防盜報警等系統的可靠聯動。
智能聯動
IBMS系統提供聯動策略設置平臺，使SAS系統內部各子系統之間實現可靠聯動的同事，實現與BAS、智能照明、公共廣播、物業管理等相關系統的可靠聯動。
