火災報警與消防聯動控制
在樓的各處設計布置了各種類型的傳感探測器。這些探測器負責對整個綜合樓各個保護區的火災信息進行監視。當某處有初期火災發生時，傳感探測器通過智能判斷將火災信息送達系統控制盤，控制盤確認后采取相應報警聯動程序。
滅火控制盤通過系統總線與主機進行通信。主機時刻監視氣體控制盤的工作狀態。布置在氣體滅火保護區內的探測器探測到火災發生后，通過氣體控制盤進行滅火操作。滅火采用自動與手動兩種控制方式，當保護區附近有人值班時，宜采用手動控制方式。當保護區附近無人值班時應采用自動控制方式。方式的轉換在滅火控制器上實現。當控制器發出報警信號后，若有異常情況需停止釋放滅火劑，可在延時時間內操作手動控制盒中的緊急停止按鈕，停止滅火指令的實施。如確實需要滅火，但報警系統還沒有來得及報警，則需操作緊急啟動按鈕來實施滅火。
對氣體保護區域,當探測器均動作后，發出聲光報警信號，經一段時間延時（30秒可調）發出滅火指令，啟動電磁閥實施滅火并啟動相應的聯動設備。
在滅火過程中，布置在保護區門口的氣體放氣指示燈點亮，警告工作人員在系統滅火操作時，不能進入保護區。
報警系統的構成
1.系統是由網絡型火災報警控制器主機、網絡型區域報警控制器、就地控制盤、聲光報警器（或警鈴）、手動報警按鈕、消防電話分機、電話插孔、智能特征光電感煙探測器、智能特征感溫探測器、可燃?xì)怏w探測器、控制及信號模塊、輸入模塊、消防廣播主機、消防電話主機、電纜和中央控制設備等所構成的一整套運行完全符合規范要求和本工程需要的分布智能型火災自動報警與消防聯動控制系統。
2.系統采用多重優先無主永生網絡報警控制形式，火災報警控制器及CRT設置在單元控室內。
3.系統配置微電腦、彩色顯示器以及專用消防報警系統軟件組成圖形顯示中心。
4.網絡型火災報警控制器主機設置中央手動控制功能，可手動控制有關消防設備并接收其反饋信號。
5.網絡型火災報警控制器主機和網絡型區域報警控制器內部均設置后備電源，包括24VDC充電器及后備電池（24V，38AH）一套。
6.火災報警控制器主機內置消防廣播主機及消防電話主機。在重要場所設置有8臺消防電話分機。
7.根據相關規范要求在綜合樓內配置了相應的智能特征感煙及感溫探測器、可燃?xì)怏w探測器；在每層和每個防火分區設置有手動報警按鈕、聲光報警器（或警鈴）、喇叭及電話插孔；在系統中設置有現場狀態信號輸入和控制信號輸出的各類電子模塊。
系統設備的選用
火災報警控制器
火災報警控制器的基本概況
本工程的分布智能型火災報警控制器，內置微處理器、存儲系統及系統軟件等，數據和編程可通過PC機輸入。當主電源及備用電池均斷電時，所存儲的軟件和有關信息都不會丟失。另外，能隨時對軟件功能進行修改，但不影響整個系統的正常工作，同時具有高度自我診斷能力，能自動顯示系統的故障和所屬類型及所處位置，以便實現快速修復。
火災報警控制器的基本功能
火災報警控制器能集中自動監控由各個回路（含區域報警控制器）檢測到的信號并進行報警，它具有位置指示、區域顯示、巡檢、火災報警音響、計時、故障報警、記錄打印等功能，并具有信號控制、程序控制、區域控制、地址控制、計時打印控制、系統顯示等功能，自動控制系統啟動相關消防設備，達到可靠迅速的滅火目的和手段。
火災報警控制器的主要配置
1）顯示屏（全漢字LCD背照光）
顯示所有回路（含區域報警控制器的所有回路）的報警、故障信號。
顯示所有報警探測器詳細位置（詳細地址和信息）。
顯示所有動作模塊詳細位置（詳細地址和信息）。
顯示探測器的工作狀態：正常、報警及故障，當故障時能顯示故障的類別。
顯示聯動設備的工作狀態。
2）鍵盤功能
報警確認
聯動控制
系統復位
系統（含燈）測試
信號鳴響終止
輸入系統參數
閉鎖及恢復部分設備
查閱系統歷史資料
3）發光信號顯示
系統電源
報警信號
監視信號
系統故障和設備故障
4）報警及故障蜂鳴器
5）存儲整個系統之?dāng)?shù)據
6）中文圖形顯示及打印輸出設置。
7）主機內部設有浮充充電器及環保型密封式蓄電池，供后備使用（電池容量為17Ah二組，能維持24小時的正常操作及1小時報警）。
8）內置消防通信電話主機。
9）內置火災事故緊急廣播主機，進行火災廣播。
火災報警控制器與相關系統的聯動控制
1）火災報警控制器的聯動控制裝置（內置于主機內）
發出聯動控制信號至現場模塊聯動
消防供水系統的控制裝置
自動噴水滅火系統的控制裝置
氣體滅火系統的控制裝置
通風空調、防煙排煙設備及電動防火閥的控制裝置。
電梯控制裝置
火災事故廣播系統及其設備的控制裝置
斷電控制裝置
2）火災報警控制器與相關系統的聯動控制功能
①對消防供水系統的控制顯示功能
控制消火栓、自動噴淋泵的啟停
顯示啟動水泵按鈕的動作位置
顯示消火栓、自動噴淋泵的狀態
②對自動噴淋滅火系統的控制顯示功能
控制噴淋滅火系統的啟動
顯示濕式報警閥、信號閘閥及水流指示器工作狀態
③對氣體滅火系統的控制顯示功能
顯示各防火分區的手/自動狀態
顯示氣體滅火系統的運行、故障狀態
④其他消防設備的聯動控制功能包括：
停止有關部位的風機，關閉防火閥，并接收其反饋信號
啟動有關部位的防煙，排煙風機(包括正壓送風機)，排煙閥，并接收其反饋信號
發出控制信號，強制電梯全部停于首層，開通消防電梯，并接收其反饋信號
3）火災報警控制器設置有獨立聯動控制面板對有關設備進行直接手動控制（配置了120個開關和240個LED指示燈），可按運行要求定義以下各種功能：
系統手/自動切換
消火栓、自動噴淋泵控制及返回信號
濕式報警閥控制及返回信號
氣體滅火系統各防護區的緊急啟動、緊急停止控制及返回信號
防火閥控制及返回信號
排煙風機控制及返回信號
電梯迫降控制及返回信號
4）火災報警控制器設置有72個LED顯示燈，可按運行要求定義各重要場所、設備的狀態。
5）火災報警控制器設置有8個硬線控制開關，用于手動直接啟動消防泵、電梯迫降等重要設備。
報警與氣體滅火控制聯動

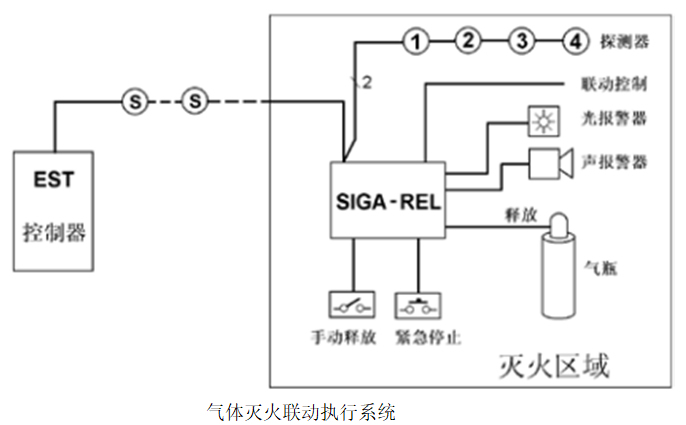

氣體滅火系統是獨立系統又經常安裝在無人值守地區。設備產生故障，信息應迅速傳遞到消防控制中心，特別是在滅火執行過程中，火災預警滅火動作延時，氣體噴放狀態均直接報告控制中心。見下圖：
報警控制器與氣體滅火聯動系統的工作界面在電磁閥與壓力開關的信號連接。因此可以與所有的IG541混合氣體滅火系統、七氟丙烷自動滅火系統、CO2自動滅火系統、自動噴水水滅火系統等聯動，不用作任何改動。
系統容量

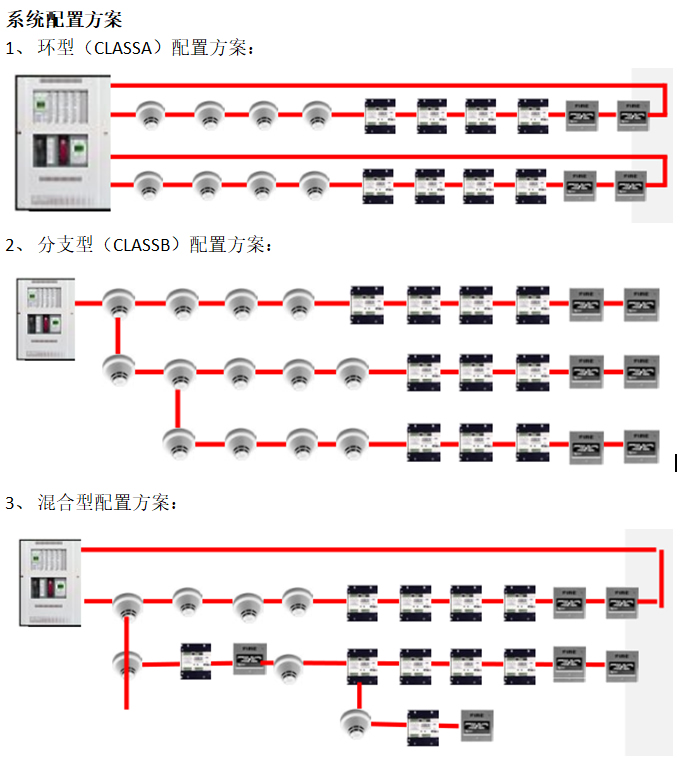

每條回路擁有125個智能探測器地址和125個智能模塊地址。另加125個繼電器底座輸出點.回路用BV2X1.5銅纜,傳輸距離可達3028米.每個回路為250點.
混合型配置中,分支數可達每回路124個.使得設計變的非常方便.
每個控制器可安裝10個回路,總計智能地址達2500個.
64個控制器可以形成Peer-to-Peer網絡,探測器與模塊總計達到160,000個地址.同時網絡中任意的設備都具有互相聯動關系.
控制器之間利用銅纜通訊距離為1.5公里,利用單模光纜距離為15-46公里,同時可以利用TCP/IP通訊形式,將數據跨地區傳輸.
主要技術特點
模塊化程度高：整個系統從主機配置到模塊配置，均采用模塊化結構?？刂破鞑捎密壍离娐泛筒蹇ńY(jié)構。從CPU模板到回路模板均可根據用戶的要求隨意配置，模板自動辯識和自檢，無需人工干預。模塊之間自動檢測互為自動備用。具有熱備用功能.
智能化程度高：EST系列產品屬當今世界上最先進的分布智能型火災報警系統，與以往的集中智能型探測監控技術的本質區別在于其無論感煙、感溫探測器還是監控模塊、手動報警按鈕等均自帶有微處理器，并結合計算機先進的通信技術，在每一個探測點,都可通過內置CPU對火災情景進行自動分析和判斷,從而達到報價快速,準確的目的。各智能設備具有自動存儲歷史記錄的功能,可將探測器型號,系列號及其地址,制造日期,運行小時數,保養日期,環境溫度值,靈敏度值,報警和故障的記錄次數,報警前的模擬信號——時間特性曲線,以及32個故障特征碼都記錄在內置CPU中,這些數據在智能設備被取下后仍不丟失，可進行離線分析，有利于對火災現場的調查。
系統將隨時自動檢測各模塊、探測器、手動報警按鈕等設備的運行狀態。當系統發現設備出現故障時，將會準確報告故障的位置和故障的設備，并將自動隔離故障設備或相應的回路，以確保系統的正常運行。系統自動補償功能,具有根據時間進行白/晝靈敏度自動調節功能,探測器自行采集、轉換和分析數據信號，采用數字濾波技術濾掉非火警因素后確定是否報警。使得誤報率幾乎為零.探測器內置的CPU微處理器不斷地進行測試周圍環境，采用相對補償原理調整和更新探測器內的報警基準值，使其報警靈敏度值不變，保證報警的正確性。探測器同時具有臟污程度自動監測功能，自動臟污程度報警，自動隔離高臟污設備.
網絡組成生命力強：主機直接構成網絡火災自動報警控制網絡。該網絡采用TOKENLING令牌環網通信規約，網絡可在硬件的支持下，構成符合TCP/IP通訊協議的網絡。符合IEE802國際標準。
在通訊層上提供點對點、點對多點、點對全局的邏輯傳輸，可依據用戶的實際要求進行現場定義。
通信鏈路自動搜尋的路由自適應網絡。可在網絡故障時，自動搜尋網絡路徑，建立新的網絡拓?fù)浣Y(jié)構或自動重構子網。
擴展方便：控制器單機最小容量為一個回路250個地址點，最大為10回路2,500個地址點?？刂凭W(wǎng)絡最大由64臺控制主機、即640回路160,000個地址點組成。
安裝調試方便，回路可任意分支，增加設備只需在現場就近接入即可，從而方便地完成工程的調試、維護和改造，不需對整個系統進行大量的調整工作。因此，很容易使后續工程納入現有的系統之中，為工程的分段施工提供了便利的條件。在改造替換工程中，可直接利用既有線路。并對線路進行開路、短路自動檢測。
便于調試、維護和管理：系統的智能化特點，使系統的調試、維護和管理極為方便。調試維護人員只需通過現場的計算機或愛德華的現場探測器標定儀,就可對線路、探測器、監控模塊和被控對象等進行調試和檢查并自動整理文擋，使管理現代化。
布線簡便：系統可采取任意分支的接線方式，并可采用一般的電線BV線（不需要雙絞線和屏蔽線）進行設備連接，使布線方案可根據現場的任何情況和設計者的思路進行。
