綜合布線系統

建筑物綜合布線系統（GCS）又稱開放式布線系統（OpenCablingSystems）。綜合布線系統是隨著話音和數據通信的發展而逐步建立起來的一套布線系統，它采用了一系列高質量的標準材料以模塊化的組合方式，把話音、數據、數據圖像等用統一的傳輸媒介進行結構化，在智能建筑中很方便地組成一套標準、靈活、開放的布線系統，它把建筑物內部的語音交換、智能數據處理設備及其它廣義的數據通信設施相互連接起來，并采用必要的設備同建筑物外部數據網絡或電話局線路相連接。自1991年推出了全球第一部商業大樓電信布線標準以來，采用綜合布線系統已成為現代化、智能化大樓的一個最基本的標志。

其顯著特點如下：

2  實用性：布線系統實施后，能滿足現在通信技術的應用和未來通信技術的發展需要，即在系統中能實現語音通信、數據通信、圖象通信以及多媒體信息的通信。

2  靈活性：布線系統能滿足靈活應用的要求，即在任何一個信息插座上都能連接不同類型的終端設備，如個人計算機、可視電話、雙音頻電話、可視圖文終端、G3或G4類傳真機。

2  模塊化：除線纜外，系統內所有的接插件均為積木式的標準件，以確保管理和擴展的簡易性。

2  擴充性：信息技術的發展迅猛異常，而布線系統是可以擴充的,以便將來技術更新和有更大發展時，很容易將設備擴充進去。

2  經濟性：布線系統的應用，可以降低用戶重新布局或設備搬遷的費用，并節省了時間，還可降低日后系統維護的費用。

綜合布線系統介紹

綜合布線系統由六個子系統組成，一般采用星形結構。

（1）工作區子系統：由終端設備連接到信息插座的連線組成，包括信息插座、連接軟線、適配器等，信息插座為8芯[RJ45]的標準插口，大容量的數據也可選用62.5μm多模光纖及ST或SC光纖標準接口。

（2）水平干線子系統：由信息插座到樓層配線架之間的布線等組成，主要包括：信息插座、轉接點、水平電纜等設備。水平線纜長度不大于90米，一般均采用4對100歐姆非屏蔽雙絞線(UTP)。

（3）管理區子系統：由交接間的配線架及跳線等組成，為簡化起見，有時將它歸入水平布線子系統。以配線架為主要設備，配線設備可直接安裝于墻面防火板上，或安裝于19寸機架或19寸機柜上。一般每層設一個設備間也可多層合用一個設備間，也有一層設兩個設備間，必須根據信息點的分布情況綜合考慮。電信間在樓層的中間部位更能體現布線的合理性。

（4）垂直干線子系統：由設備間子系統與管理區子系統的引入口之間的布線組成，它是建筑物主干布線系統。通常布線系統采用的主干線纜為100歐姆的非屏蔽雙絞線（UTP）、62.5/125um多模光纖或8.7-10/125um單模光纖。對于帶寬大于5MHZ的應用，主干電纜UTP的長度應限制在90米以內，而多模光纖為2000米，單模光纖則長達為3000米以上。

（5）設備間子系統：由建筑物的進線設備、各種主機配線設備及配線保護設備組成，有時將它歸入建筑物主干布線系統。包括主配線架、跳線等。

（6）建筑群子系統：由建筑群配線架到各建筑物配線架之間的主干布線系統。建筑群主干布線宜采用光纜。

各子系統介紹

工作區子系統、水平區子系統、管理區子系統、垂直干線子系統、設備間子系統和建筑群子系統之間的拓?fù)涫疽鈭D如下：

工作區子系統

工作區子系統是最終用戶的辦公區域，即信息端口以外的空間。在這里，為便于描述及統一認識，我們將信息端口從水平子系統中分離出來，列入工作區子系統，這里主要指信息插座及連接設備的端接跳線器件。

6類信息面板/模塊如下圖：

6類信息模塊，是用于千兆數據傳輸連接、斜角模塊化8芯標準插座，具有極高的性能，專利的重力反饋設計，可使接線免受碰撞，并能防塵、防潮，體積小，組合方便，含有防塵門，以防止插口暴露在灰塵中，每個口都可用嵌入式彩色圖標進行標記，有多種顏色可選擇，防止將電腦跳線接頭誤插入電話插座而造成網卡燒壞，防火性能和觸點工藝均符合國家標準。模塊化設計令其特別適合安裝在通信標準機柜或信息插座接線盒內。

水平布線子系統

本項目中，數據信息點和普通語音信息點水平線均采用美國SIEMON公司6類4對非屏蔽雙絞線(9C6X4)，該線纜由24線規的實心銅質導體組成，并扭絞成線對，外層采用灰色阻燃聚乙烯作為外套。提供超過200MHz的帶寬。性能穩定可靠；既可服務于數據傳輸，又可服務于話音傳輸，保證了系統的靈活性。

水平管線完成由分配線間到工作區信息出口線路的連接功能，有兩種走線方式：

1）水平線路遠的采用沿吊頂內電纜橋架轉接預埋在墻內的PVC管將線路引下至墻上（或地上）的暗裝信息點接線盒。

2）水平線路近的采用PVC管直接從分配線間引至墻上（或地上）的暗裝信息點接線盒。

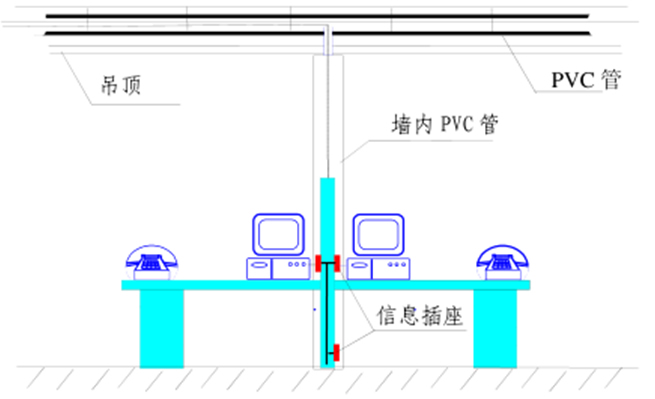

水平系統示意圖如下：

垂直主干子系統

垂直主干包括數據主干和語音主干，分別采用光纖和大對數電纜。樓內數據主干采用6芯多模光纖，內外網各布一根，并同時在每個分設備間和主配線間之間敷設4根6類UTP線纜作為備份。由于6芯多模光纜提供了3個全雙工傳輸通道，具有極大的傳輸帶寬和無與倫比的傳輸質量，既提供了充分的容錯冗余，又保證了主干網上的數據傳輸?shù)馁|(zhì)量和速率，而且為將來其他獨立于計算機網絡的其他高速傳輸應用提供了實用的傳輸連接，這對于大樓的辦公一定會帶來極大的方便。信息樓至主樓二級中心和服務樓均采用16芯多模光纜。

多模光纜如下圖：

樓內語音主干采用3類25對大對數電纜。樓宇之間采用大對數電話電纜。

大樓每層預留1個弱電管井，在每層樓的弱電井中留出敷設光纖和大對數電纜的垂直電纜橋架安裝的長方形地面孔，弱電井開孔的位置設在靠近支持橋架的墻壁附近但又不妨礙端接跳線架的地方。

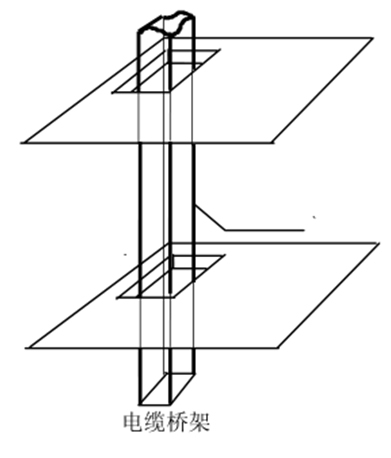

設置橋架的垂直線纜通道如下：

設備間子系統

設備間系服務于水平布線和垂直主干的跳接及配線管理的某一空間，除終接垂直與水平線纜的配線設備外，還包括跳線等。

1）  光纖配線架：

連接光纖主干的配線架有2種，16口和24口光纖配線架，這兩種均可直接安裝在機架或機柜上；帶有光纖管理器，可以存儲冗余光纖并滿足其對彎曲半徑的要求，從而保證了它的傳輸性能；可以連接管理24或16個光纖耦合器。

2）  水平配線架：

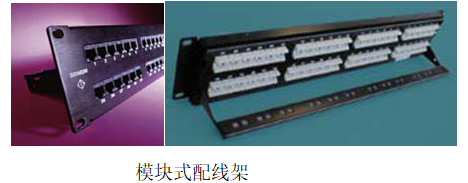

連接所有水平線纜的配線架均采用24口模塊式配線架，如下圖：

連接6類4對水平線纜的西蒙HD6配線架，與普通RJ45頭跳線插接（標準8芯插口），使用與管理極為方便；傳輸性能完全滿足6類要求；能夠直接安裝在19英寸的標準機柜里；由于是模塊化的配線架，故極便于擴容；具有明顯的線號標識區域，便于管理和維護，能安全，快接地安裝與調試；具有良好的防火性能，符合國家有關標準。同時又為其提供了足量的電纜管理槽，使管理更加清晰、簡明。

特點如下：

2  具有高性能和高密度；

2  低成本；

2  電路板可以按照TIA和ISO的指標進行雙向測試；

2  整個產品設計美觀整潔，沒有螺釘，模塊化插口平整，提供了極高的美感。

1）  垂直語音主干配線架：

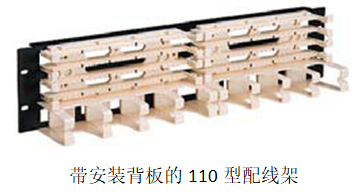

垂直語音主干采用110型配線架連接，如下圖:

特點如下：

2  ?久經考驗，性能卓著,符合6類性能標準

2  此接線和終接連接塊系統較模塊化配線架密集

2  可增加配線密度，并可靈活地接入各個線對和有效的對銅線主干電纜進行跳線。

2  有極好的電氣特性。

2  支持多變的跳線環境的高比特率應用，且安全可告。

2  簡單，精巧，高密度的模塊化設計。

1）  跳線：

數據設備跳線的跳線頭為標準的8芯連接頭，以配合信息端口與終端接口之間的連接，電信間數據跳線為RJ45連接頭，以配合水平端配線架和網絡設備接口之間的連接使用；電話跳線一頭壓接在110配線架上，另一頭為RJ45連接頭與24口模塊式配線架相連；
